راهنمای سریع برای استفاده از سیستم مختصات UTM
-
حمید شفقی

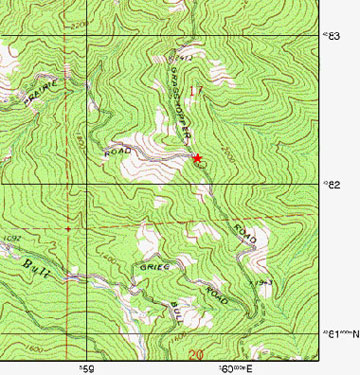

در یک
خیابان در حال حرکت هستید که به یک تقاطع می رسید . ( محل شما بر روی
نقشه با ستاره مشخص شده است ) دستگاه GPS شما مختصات شما را در این
نقطه به صورت زیر نمایش می دهد .
10 S 0559741
4282182
10S مشخص کننده ناحیه ای است که شما در آن قرار دارید . این تقسیم بندی
باید به گونه ای خاص و یکتا باشد تا بتوان تمام نقاط کره زمین را با آن
تقسیم بندی کرد .
شماره نمایش داده شده در بالا 0559741 ، مشخص کننده مختصات شرقی ، غربی
شما بر حسب متر در این ناحیه خاص می باشد که با نام شرقی خوانده می شود
.
شماره نمایش داده شده در پایین 4282182 یک مقدار بر حسب متر می باشد که
نمایش دهنده مختصات شمالی جنوبی شما می باشد و در این حالت و این ناحیه
" شمالی " نامیده می شود .
نقشه فوق دارای نصف النهارهای متقاطع جهانی UTM = Universal Transverse
Mercator می باشد . این نصف النهار ها به صورت خطوط راهنمایی در نقشه
نمایش داده شده اند که فاصله بین هر دو خط 1 کیلومتر یا 1000 متر می
باشد . خطوط شبکه ای عمودی موقعیت شرقی – غربی را نمایش می دهد و خطوط
افقی ، موقعیت شمالی – جنوبی را نمایش می دهد . به قسمت پایینی نقشه
نگاه کنید . در محل خطوط شبکه ای عمودی Label زیر را مشاهده می کنید .
559 and 560000 mE
این همان عددی است که در پایین نقشه در محل خط های عمودی نوشته شده است
( اگر واضح نیست می بخشید )
این Label به مفهوم 560000 متر به سمت شرق می باشد . سایر Label ها نیز
به همین صورت می باشند . به عنوان مثال Label 559 به مفهوم 559000 متر
شرقی می باشد . همانطور که قبلاٌ گفتیم فاصله بین هر دو خط شبکه 1000
متر است .
در مورد خطوط افقی نیز همین وضع حاکم است .
اگر با سیستم متریک مشکل دارید می توانید از جدول زیر برای تبدیل متر
به سایر واحدها استفاده کنید .
مقدار واقعی
مقدار حدودی ( برای اینکه راحتتر یاد بگیرید )
1 meter
= 3.280 feet
= 1.094 yards
1 meter
~= 3 feet
~= 1 yard
100 m
= 109 yards
100 m
~= 100 yards
~= length of a football field
1000 m
= 1 kilometer
= 1 km
= 0.621 miles
~= 5/8 mile
1000 m
~= 1/2 mile
خلاصه کردن مختصاتهای UTM
بیشتر فعالیتهای ماجراجویانه شما ، در مساحت کمی بر روی کره زمین انجام
می گیرد . به عنوان مثال ، ماجراجویی شما در حالت عادی و یک برنامه سبک
مسافتی کمتر از 20 مایل در یک منطقه می باشد . ( اگر بیشتر از این
راهپیمایی کردید خیلی باحالید خداییش )
با این وضعیت و توضیح گفته شده می توانیم سیستم UTM را کمی خلاصه تر
کنیم .
یک سیستم GPS ، عدد زیر را برای شما نمایش می دهد .
10 S 0559741
4282182
با توجه به مطالبی که یاد گرفتیم ، مختصات فوق به صورت زیر در یک نقشه
توپوگرافیک تعریف می شود .
Zone 10 S 559741 mE. 4282182 mN
نمونه خلاصه کردن این سیستم می تواند به صورت زیر باشد :
59 82
مشخص کننده یک فاصله 1000 متر به 1000 متر
597 821
نمایش دهنده یک مسافت 100 متر به 100 متر
5974 8218
نمایش دهنده یک مسافت 10 متر به 10 متر
59741 82182
نمایش دهنده یک مسافت 1 متر به 1 متر
فرمتی که توسط آن بتوان فاصله ها را هر 100 متر یک بار نشان داد (597
821 ) و فرمتی که توسط آن بتوان فاصله ها را هر 10 متر یک بار نشان داد
( 5974 ) ، بیشتر استفاده می شوند .
توجه داشته باشید که اول موقعیت شرقی نمایش داده می شود و در ادامه
موقعیت شمالی .
و همچنین به یاد داشته باشید که این مختصر کردن نمایش ، نباید سبب آن
شود که شما این اعداد را Round کنید . به عنوان مثال هیچگاه مختصات
0559651 که به صورت خلاصه 596 خواهد بود را به صورت 597 نخوانید .
اینکار باعث ایجاد خطا و اشتباه در مساحت مورد نظر شما می شود .
اگر شما قصد دارید که به مختصات دقیق تری بر روی نقشه تان دست یابید
باید از یکسری ابزارهای خاص استفاده کنید که تقسیم بندی دقیق تری دارند
.

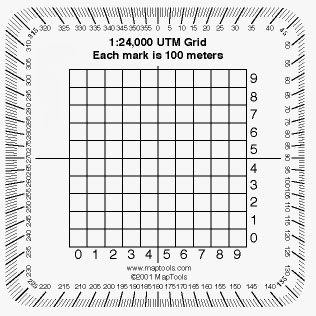

یکی از این ابزارها می تواند شکل زیر باشد که به صورت دقیقی تقسیم بندی
شده است .
همانطور که مشاهده می کنید این ابزار برای یک نقشه 1:24000 می باشد .

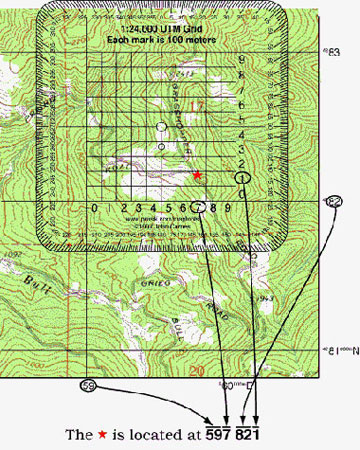

به یاد داشته باشید که برای مشخص کردن موقعیت دقیق ، باید لبه های این
ابزار بر روی لبه های دو خط شبکه که فاصله آنها یک
کیلومتر است منطبق باشند ( مطابق شکل زیر )
همانطور که مشاهده می کنید شما می توانید با این انطباق ، نقشه خود را
با دقت حدود 100 متر مشخص و کاملاٌ کالیبره کنید . ( این موضوع را می
توانید با اطلاعات دستگاه GPS خود مطابقت داده و مسیرهای کوهپیمایی و
کوهنوردی را از روی این نقشه های توپوگرافی در بیاورید )
به عنوان مثال در نقشه بالا می خواهیم مختصات دقیق محلی که با ستاره
مشخص شده است را بدست آوریم .
همانطور که بر روی نقشه مشاهده می کنید مختصات حدودی 590000 متر شرقی و
82000 شمالی را از روی خود نقشه داریم . با توجه به انطباق می توانیم
دقت 100 متر را نیز به این مقادیر اضافه کنیم . به این صورت که 597821
مختصات ما خواهد شد .
نویسنده
:
حمید شفقی |
